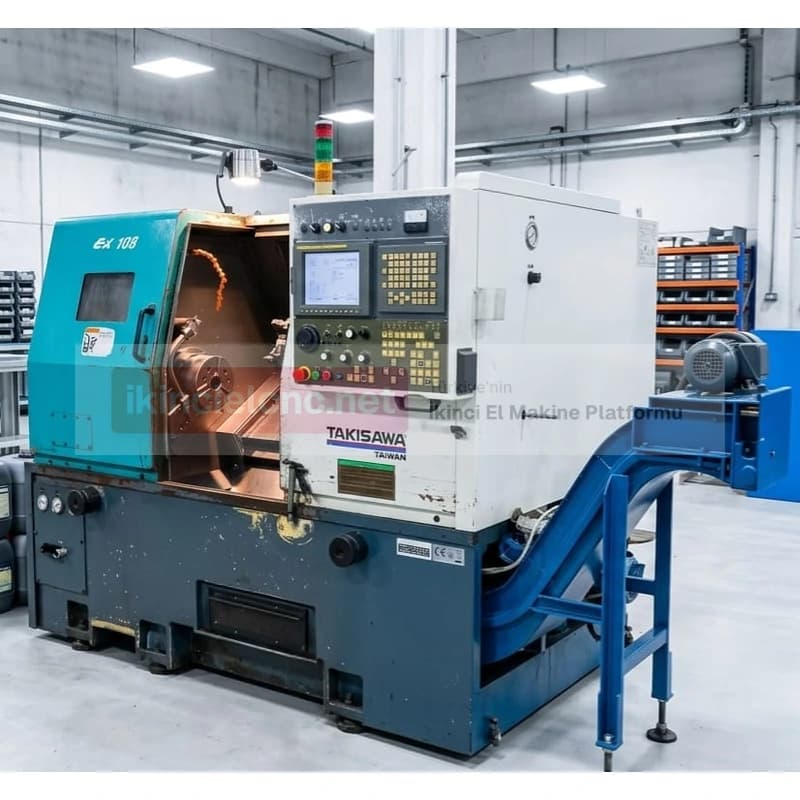

Üretim tesislerinde talaşlı imalat operasyonları için değerlendirilebilecek ikinci el cnc sınıfındaki bu makine, sanayi standartlarına uygun donanımları barındırmaktadır. Satılık cnc arayışında olan işletmeler için operasyonel süreçlere doğrudan entegre edilebilecek özelliklere sahip olan Takisawa EX 108 model cihaz, torna işleme süreçlerinde standart üretim toleranslarını karşılayacak mekanik ve elektronik bileşenlerle yapılandırılmıştır. Japon teknolojisine sahip gövde yapısı ve kontrol üniteli mimarisi sayesinde parça işleme süreçlerinde kararlı bir çalışma döngüsü sunmaktadır.
2006 model bu cnc torna tezgahı, parça işleme kapasitesi yönünden 400 mm çevirme çapı ve 320 mm maksimum tornalama çapı ile yapısal sınırları belirlemektedir. Üretim hatlarında boyutsal olarak 481 mm maksimum tornalama boyuna kadar olan iş parçalarında verimli bir şekilde kullanılabilmektedir. Cihazın mekanik hareket kabiliyetleri incelendiğinde, X ekseninde 180 mm, Z ekseninde ise 530 mm hareket mesafesi sunduğu görülmektedir. Ayrıca 52 mm çubuk kapasitesi sayesinde çubuk malzemeden besleme yapılarak gerçekleştirilecek imalat süreçlerine uyum sağlamaktadır. İş parçalarının desteklenmesi amacıyla puntası ve işleme esnasında oluşan talaşların uzaklaştırılması için talaş konveyörü sistemde entegre olarak yer almaktadır.
Tesis yerleşimi açısından 2190×1690 mm ölçülerinde taban alanına ihtiyaç duyan makine, toplamda 3800 kg gövde ağırlığı ile rijit bir yapı sergilemektedir. Takım değiştirme ve indeksleme operasyonlarında 12 istasyonlu servo taret yapısını kullanan bu cnc işleme merkezi sınıfı torna tezgahı, metal ve türevi malzemelerin işlenmesinde parça çevrim sürelerini optimize etmeye yardımcı olur. Yatırım planlamasında cnc freze veya dikey işleme operasyonlarının yanına torna kapasitesi eklemek isteyen ya da doğrudan cnc dik işleme merkezi projelerini destekleyici nitelikte talaşlı imalat çözümü arayan firmalar için mevcut teknik kondisyonuyla teknik gereksinimleri doğrudan karşılamaktadır.
Teknik Özellikler
- Marka: Takisawa
- Model: EX 108
- Kontrol Ünitesi: Fanuc
- Model Yılı: 2006
- Çevirme Çapı: 400 mm
- Maksimum Tornalama Çapı: 320 mm
- Maksimum Tornalama Boyu: 481 mm
- Çubuk Kapasitesi: 52 mm
- X Eksen Hareketi: 180 mm
- Z Eksen Hareketi: 530 mm
- Taret Tipi: Servo taret
- Taret İstasyon Sayısı: 12 istasyon
- Yerleşim Alanı: 2190×1690 mm
- Makine Ağırlığı: 3800 Kg
- Punta: Mevcut
- Konveyör: Mevcut
